Домкрат путевой гидравлический ДПГ-12 с доставкой по РБ
1 руб.
Минимальный заказ — 3 шт.
- В наличии
- Только оптом
Лучшие цены!!! Бесплатная доставка по РБ!!!
Отправляйте Ваши заявки на dentorg@list.ru

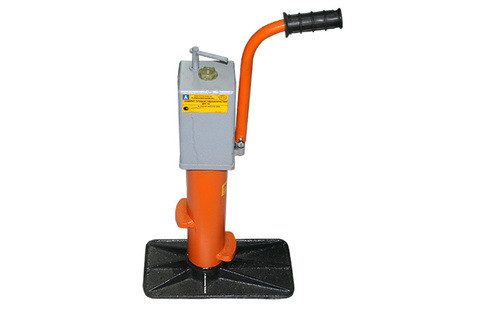

ДОМКРАТ ПУТЕВОЙ ГИДРАВЛИЧЕСКИЙ ДПГ-12
Домкрат путевой гидравлический ДПГ-12 - это путевой инструмент, который предназначен для подъема рельсошпальной решетки при ремонте и техническом обслуживании на железной дороге.
КОМПЛЕКТАЦИЯ ДОМКРАТА ДПГ 12
Гидродомкрат поставляется в собранном виде со снятой рукояткой гидронасоса и залитым в бачок маслом И-20А.
В комплект поставки входят:
- домкрат путевой гидравлический ДПГ-12 - 1 шт.;
- рукоятка ДПГ 10-07.000 - 1 шт.;
- руководство по эксплуатации. ДПГ 12-00.000 РЭ - 1экз.
Запасные части:
- прокладка 2518.016 - 1 шт.;
- манжета 1-63х48-6 ГОСТ 14896-84 - 1шт.;
- кольцо 020-025-30-2-2 ГОСТ 18829-73 - 1шт.;
- кольцо 057-063-36-2-2 ГОСТ 18829-73 - 1шт.;
- кольцо 079-085-36-2-2 ГОСТ 18829-73 - 1 шт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОМКРАТА ПУТЕВОГО ГИДРАВЛИЧЕСКОГО ДПГ-12:
| Тип домкрата | гидравлический двухплунжерный |
|
Вес |
26 кг |
| Размеры | 600х285х335 мм |
| Номинальная грузоподъемность на оси гидроцилиндра домкрата | 12 т |
| Макс. высота подъема | 300 мм |
| Рабочее масло | И-20А ГОСТ 20799-75 |
| Рабочий ход гидроцилиндра | 200 мм |
| Макс усилие на рукоятке | 147 (15) Н (кгс) |
| Условия эксплуатации: | от -40 оС до+40 оС |
| -Температура окружающего воздуха | +25 оС |
| Высота подхвата (высота от подошвы до лапы) | нижняя 90 мм / верхняя 190 мм |
СХЕМА И ПРИНЦИП РАБОТЫ ПУТЕВОГО ГИДРАВЛИЧЕСКОГО ДОМКРАТА ДПГ 12
1 – основание с поршнем; 2 – бачок масляный; 3 – вал гидравлического насоса; 4 – рукоятка насоса; 5 – клапан перепускной; 6 –сапун; 7 – ручка для переноски; 8 –гидроцилиндр; 9 лапа подъемная.
Гидродомкрат состоит из основания с поршнем поз.1, по которому перемещается гидроцилиндр поз.8, имеющий две подъемные лапы поз.9 и ручку поз.7 для переноски гидродомкрата. Внутри масляного бачка поз.2 помещен двухплунжерный гидронасос с предохранительным клапаном. На вал поз.3 гидронасоса надевается съемная приводная рукоятка поз.4. Перепускной клапан поз.5 служит для сброса давления в гидроцилиндре, через отверстие, закрытое сапуном поз.6, в бачок заливается рабочая жидкость поз.11 гидропривода – минеральное масло. Очистка рабочей жидкости от загрязнений в процессе эксплуатации производится сетчатым фильтром и магнитом, размещенными внутри масляного бачка.
Подъем груза осуществляется подачей в полость гидроцилиндра масла под давлением. Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме ненагруженного гидродомкрата обеспечивает возврат гидроцилиндра в исходное положение.
Для защиты гидродомкрата от поломки при попытке поднять груз, вес которого превышает максимальную грузоподъемность гидродомкрата, служит предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.
- Цена: 1 руб.
- Минимальный заказ: 3 шт.
